In der Geschichte der Luftfahrt erzielte kein Düsenverkehrsflugzeug so bemerkenswerte Verkaufserfolge wie das mit 3 Mantelstromtriebwerken ausgerüstete Kurz- und Mittelstreckenflugzeug Boeing 727. Das Flugzeug ist ein dreistrahliges Verkehrsflugzeug in Tiefdeckerauslegung für den Passagier- und Frachttransport auf Mittel- und Kurzstrecken.

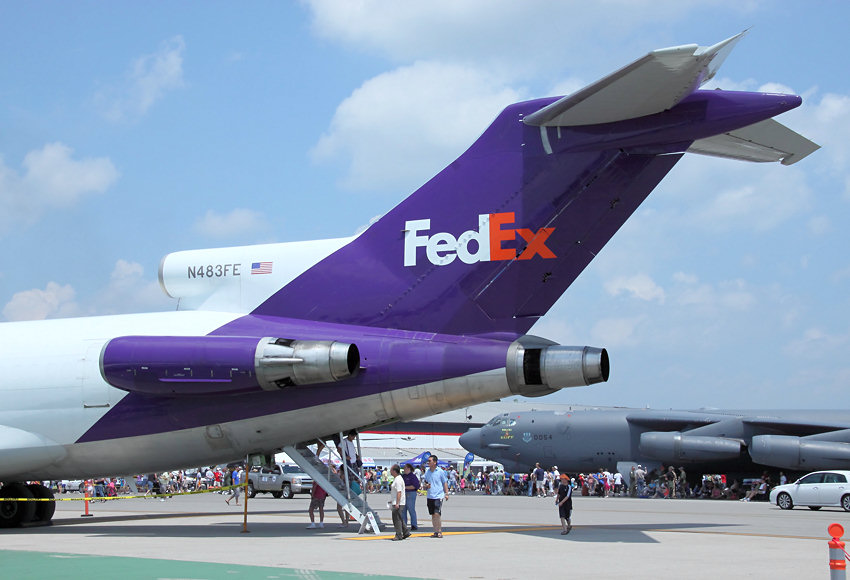

Die Boeing 727 hatte als erstes Flugzeug von Boeing die Triebwerke am Heck, so dass am "triebwerksfreien Flügel" zahlreiche Auftriebshilfen angebracht werden konnten. Die Montierung der Motoren am Rumpfheck war der Entwicklung der Flügel dienlich. Der gepfeilte Tragflägel war auch aerodynamisch gut gelungen. Um die Langsamflugeigenschaften in einem erträglichen Rahmen zu halten, wurden umfangreiche Auftriebshilfen eingesetzt. So bestand das Hochauftriebssystem aus je einem Vorflügel und drei Krügerklappen pro Flügelvorderkante und Dreifach-Spaltklappen an den Flügelhinterkanten. Der neue Flügel wurde entwickelt, um Starts von kleinen Bahnen bei geringen Geschwindigkeiten zu erleichtern und wirtschaftliche Flüge in niedrigen Höhen mit hohen Geschwindigkeiten zu ermöglichen. Neu war bei Boeing auch die Ausrüstung mit 3 Triebwerken.

Viele Teile, vor allem vom Rumpf und der Geräteausrüstung, wurden von der Boeing 707 und 720 übernommen, was zur Reduzierung der Entwicklungskosten führte. Der Prototyp flog erstmals am 9. Februar 1963. Die Serienlieferung begann Ende 1963.

Technische Kurzbeschreibung:

  • Rumpf: Ganzmetall-Halbschalenbauweise
  • Tragfläche: freitragender Tiefdecker in Ganzmetallbauweise mit zwei Holmen - Querruder mit 7 Spoilern - Vorflügel und 3 Krügerklappen - dreifach geschlitzte Landeklappen - thermische Enteisung
  • Leitwerk: freitragendes T-Leitwerk - Höhenflosse zur Trimmung verstellbar - Seitenruder aus zwei Teilen - thermische Enteisung
  • Fahrwerk: einziehbares Bugfahrwerk mit Zwillingsrädern an allen Streben - Reifen vorne 32x11.5, hinten 49x17

Technische Daten:

. B727-100 B727-100C
Spannweite 32,92 m 32,92 m
Rumpflänge 35,40 m 35,40 m
Länge 40,59 m 40,59 m
Höhe 10,36 m 10,36 m
Höhenleitwerk (Spannw.) 10,90 m 10,90 m
Rumpfdurchmesser 3,76 m 3,76 m
Kabinenlänge 22,15 m 22,15 m
Max. Kabinenbreite 3,53 m 3 53 m
Max. Kabinenhöhe 2,11 m 2,11 m
Flügelfläche 157,93 m2 157,93 m2
Geom. Flügelstreckung 6.86 6.86
Flügelpfeilung (1/4-Profils.) 32° 32°
Flächenbelastung 485 kg/m2 485 kg/m2
Fahrwerk (Spur) 5,72 m 5,72 m
Fahrwerk (Radstand) 16,23 m 16,23 m
Max. Tankkapazität 30.985 Liter
Max. Startgewicht 68.946 kg (1) 76.657 kg
Max. Landegewicht 61.235 kg (1) 64.335 kg
Max. Nullkraftstoffmasse 56.019 kg 59.874 kg
Einsatz-Leergewicht 38.691kg 41.322 kg
Max. Nutzlast 11.340 kg 16.012 kg
Max. Zuladung 30345 kg
Höchstgeschwindigkeit 972 km/h
Max. Geschwindigkeit 926 km/h
Wirtschaftl. Geschwindigk. 870 km/h
Landegeschwindigkeit 226 km/h
Landegeschwindigkeit 183 km/h (mit Klappen)
Landegeschwindigkeit 302 km/h (ohne Klappen)
Startrollstrecke 1.920 m
Landerollstrecke 1.585 m
Max. Steigleistung 14,2 m/s
Max. Flughöhe 11.400 m
Max. Reichweite 3.056 km 4.334 km (16.0t)
Max. Passagiere 131
Frachtvolumen (Hauptdeck) 92,80 m3
Frachtvolumen (Unterflur) 25,7 m3 25 m3
Besatzung 3 3
Triebwerke PW JT8D-1 (a) JT8D-7 (a)
Triebwerke PW JT8D-7 (b) JT8D-9 (b)
Triebwerke PW JT8D-9 (c)
Triebwerksanzahl 3 3
Schubkraft 62.3 kN / 14000 lbs (a) 62.3 kN / 14000 lbs (a)
Schubkraft 62.3 kN / 14000 lbs (b) 64.5 kN / 14500 lbs (b)
Schubkraft 64.5 kN / 14500 lbs (c)
Verbrauch 4125 l/h (a)
B727-200 B727-200 Advanced B727-200F
32,92 m 32,92 m 32,92 m
41,50 m 41,50 m 41,50 m
46,69 m 46,69 m 46,69 m
10,36 m 10,36 m 10,36 m
10,90 m 10,90 m 10,90 m
3,76 m 3,76 m 3 76 m
28,24 m 28,24 m
3,53 m 3,53 m
2,11 m 2,11 m
157,93 m2 157,93 m2 157,93 m2
6.86 6.86 6.86
32° 32° 32°
547 kg/m2 602 kg/m2 602 kg/m2
5,72 m 5,72 m 5,72 m
19,28 m 19,28 m 19,28 m
31000 Liter 30623 Liter 33875 Liter
83.824 kg (1) 95.028 kg 92.125 kg (1)
70.000 kg (1) 73.028 kg 75.30 kg (1)
61.689 kg 65.317 kg 70.307 kg (1)
44.906 kg 46.675 kg 41.685.kg (1)
17.690 kg 26.649 kg
41.685 kg
1009 km/h 963 km/h (25000 ft)
954 km/h (1)
870 km/h (33000 ft)
226 km/h 226 km/h
193 km/h (mit Klappen)
317 km/h (ohne Klappen)
3.036 m 2.377 m
1.494 m 1.484 m
13,2 m/s 13,2 m/s
12.192 m 12.192 m
3.704 km (1, 12.5t) 4.389 km (12.5t) 4.500 km (18.5t)
14F+131E 189
188,4 m3
42 m3 41 m3
3 3 3/4-5
PW JT8D-9A (a) PW JT8D-9A (a) PW JT8D-15
PW JT8D-11 (b) PW JT8D-11 (b)
PW JT8D-15 (c) PW JT8D-15 (c)
3 3 3
64.5 kN / 14500lbs (a) 64.5 kN / 14500lbs (a) 69 kN / 15500lbs
66.7 kN / 15000lbs (b) 66.7 kN / 15000lbs (b)
69 kN / 15500lbs (c) 69 kN / 15500lbs (c)
5300 l/h 5560 l/h
