Technische Daten:

Schub	151,3 kN mit Nachbrenner
.	106,3 kN ohne Nachbrenner
Gewicht	2.722 kg
Länge	5485 mm

Durchmesser max.	1410 mm
Luftdurchsatz	147,8 kg/s
Verdichtung	8,5 : 1
.	.

Beschreibung:

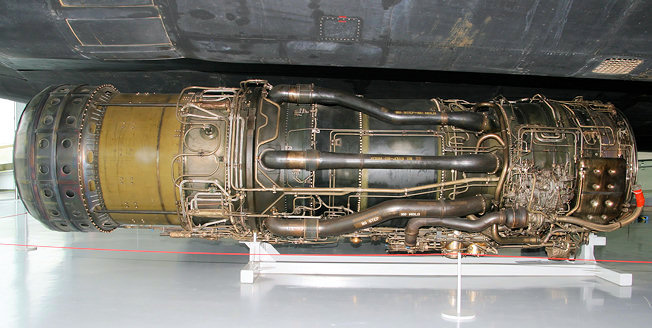

Das Pratt & Whitney J58 (zivile Bezeichnung Pratt & Whitney JT11) ist ein Turbostrahltriebwerk des US-amerikanischen Herstellers Pratt & Whitney. Es wurde speziell für den Antrieb der Lockheed A-12 und deren Nachfolger, die Lockheed SR-71 Blackbird, für eine Geschwindigkeit bis Mach 3,2 entwickelt. Neben dem Turbostrahlbetrieb arbeitet es bei hohen Geschwindigkeiten auch als Staustrahltriebwerk. Dies wird durch ein umfangreiches Klappensystem erreicht (siehe unten).

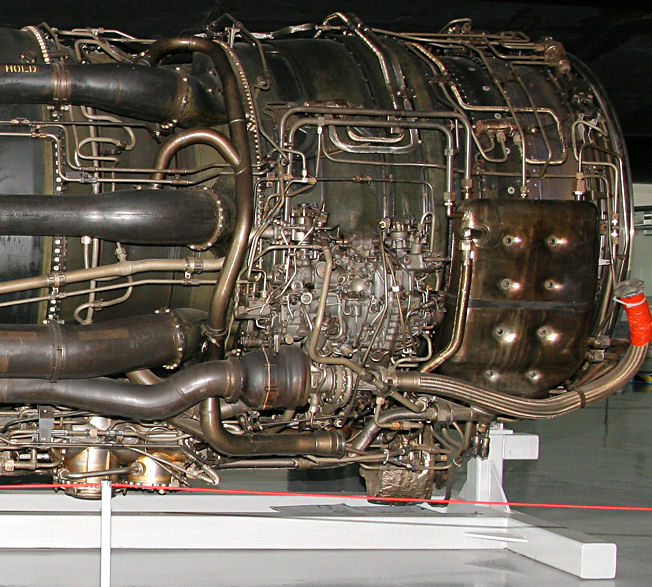

Es handelt sich um eine Gasturbine in axialer Bauweise, verbunden mit einem Nachbrenner. In den Serientriebwerken wurden 9 Verdichterstufen verwendet. Aus dem Verdichter konnte nach der 4. Stufe Zapfluft entnommen und über 6 Rohrleitungen direkt zum Nachbrenner geleitet werden. Dies verhinderte ein Abreißen der Strömung im Verdichter bei bestimmten Flugzuständen und senkte den Kraftstoffverbrauch um bis zu 15%. Diese Triebwerksform wurde Bypass-Turbojet genannt. Als Treibstoff für die militärische Verwendung war das hochsiedende JP-7 vorgesehen. Die Verbrennung geschah in einer Rohr-Ringbrennkammer mit 8 Brennrohren. Die Turbineneinstrittstemperatur betrug etwa 1100 °C. Die Turbine selbst war 2-stufig ausgeführt. Gestartet wurde sie mit Hilfe eines Startwagens, dessen 600 PS starker V-8 Motor die Turbine auf die Startdrehzahl von 3200 U/min beschleunigte. Zur Zündung wurde pyrophores Triethylboran verwendet. Jedes Triebwerk hatte für diese chemische Zündhilfe einen 600 cm³ großen Vorratstank, der mit Stickstoff unter Druck gesetzt wurde. Der Tank reichte für 16 Startvorgänge.

Wesentliches Merkmal bei der militärischen Ausführung ist der hydraulisch verschiebbare Einlaufkonus im Turbineneintritt sowie die verstellbaren Luftkappen im Einlaufbereich. Die Steuerung erfolgte zunächst durch einen Analogrechner, der jedoch bei geringen Fluggeschwindigkeiten nicht zuverlässig und schnell genug arbeitete. Er wurde bei den Triebwerken für die SR-71 durch einen digitalen Rechner ersetzt.

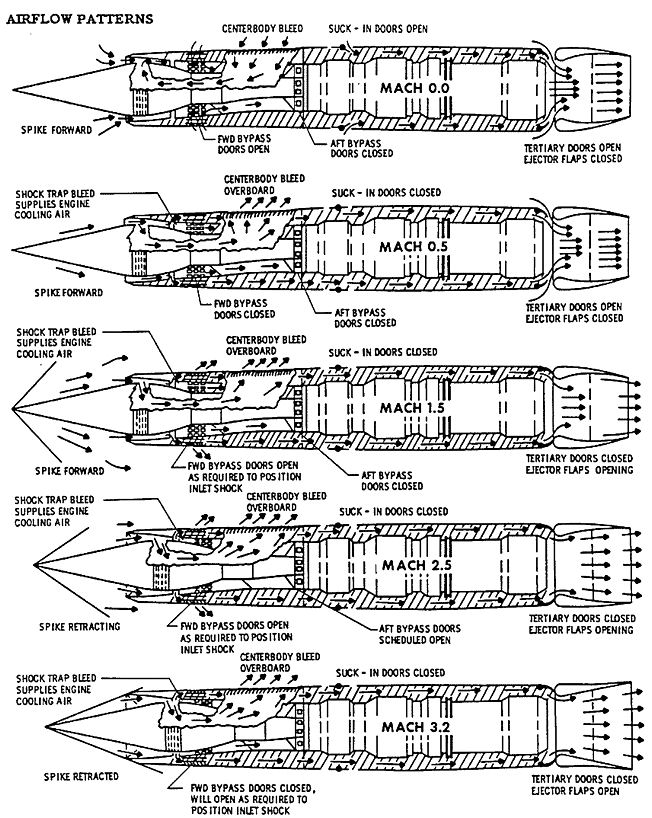

Klappensystem:

Das J58 kam in einer Turbinenzelle zum Einsatz, die mit einem umfangreichen System zur Steuerung das Luftflusses zum Triebwerk ausgestattet war. Dazu gehörte der verstellbare Einlasskonus, eine Luftklappe am Zentralkörper, die mit der äußeren der Turbinenzelle in Verbindung stand, sowie Zusatzluftöffnungen sowohl vorn als auch hinten, dazu eine Saugluftöffnung und eine Zusatzluftöffnung direkt vor der Düse. Zusätzlich war die Austrittsdüse verstellbar und im Bereich des Konus gab es eine Zapfluftöffnung, mit der aus der Schockwelle im Einlasskonus Kühlluft für das Triebwerk gefördert werden konnte.

Beim Start

und bei niedriger Geschwindigkeit war der Konus ganz nach vorne geschoben. Alle Luftklappen, außer der hinteren Zusatzluftöffnung, waren geöffnet. Über die Luftklappe am Zentralkörper strömte ebenfalls Luft zum Turbineneinlass. Die Saugluftöffnung ließ Luft um die Turbine herum zur Düse strömen, die Düse selbst war auf kleinsten Durchmesser eingestellt.

Ab Mach 0,5

schlossen sich die Saugklappe sowie die vordere und hintere Zusatzluftöffnung. Aus der Luftklappe des Zentralkörpers trat jetzt Luft aus dem Ansaugsystem aus, während aus der Zapfluftöffnung im Konusbereich Luft zur Turbinenkühlung abgenommen wurde. Luft, die nicht vom Verdichter angesaugt wurde, umströmte nun das Triebwerk. Zu diesem Zeitpunkt arbeitete es bereits teilweise als Staustrahltriebwerk, wenn auch der Anteil am Gesamtschub noch gering war.

Bei Mach 1,5

wurde die vordern Zusatzluftöffnung abhängig von der Geschwindigkeit wieder geöffnet, um die Position der Schockwelle im Einlass zu kontrollieren. Die tertiären Zusatzluftklappen wurden geschlossen. Der Auslassquerschnitt der Düse wurde leicht vergrößert.

Bei Mach 2,5

wurde der Konus teilweise eingezogen und die hinteren Zusatzluftöffnungen geöffnet. Der Auslassquerschnitt der Düse wurde weiter vergrößert.

Bei Mach 3,2

war der Konus voll eingezogen und die vorderen Zusatzluftöffnungen in Abhängigkeit von der Position der Einlassschockwelle geöffnet. Der Auslassquerschnitt der Düse wurde maximal vergrößert. Bei dieser Geschwindigkeit wurden 80% des Gesamtschubes vom Staustrahlanteil geliefert. Das Turbojettriebwerk arbeitete dabei als Brennkammer für die Staustrahlkomponente.
