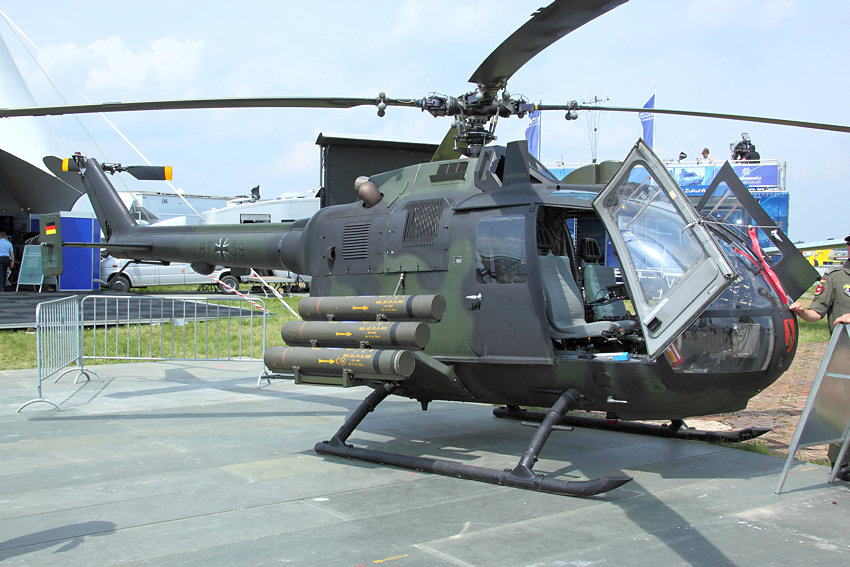

Die Bölkow Bo 105 PAH ist für Aufklärung und den Kampf gegen gepanzerte Einheiten vorgesehen. Der Hubschrauber BO 105 P/M wird als Verbindungshubschrauber (VBH) und als Panzerabwehrhubschrauber (PAH 1, PAH 1 A1) bei der Bundeswehr geführt.
Die Bo 105 ist ein leichter Hubschrauber des Herstellers Messerschmitt-Bölkow-Blohm (MBB). Die Bölkow Bo 105 war der erste seriengefertigte leichte Mehrzweckhubschrauber, der mit einem gelenklosen Rotorkopf und 2 Turbinen ausgestattet wurde, und ferner mit aus GFK (glasfaserverstärkter Kunststoff) gefertigten Rotorblättern. Dadurch wurden Flugmanöver möglich, die man bis dahin bei einem Hubschrauber nicht für möglich hielt. Die Entwicklung begann ab 1962, der Erstflug erfolgte 1967 und die Indienststellung ab 1970.
Technische Daten: (BO-105 M)
Hersteller | MBB |
Besatzung | 5 Personen |
Triebwerk | 2 x Allison 250-C20B |
Hersteller | Rolls Royce |
Art | Wellenturbinen |
Leistung | 2 x 400 WPS |
Drehzahl | 424 U/min. |
Blattspitzengeschwindigkeit | 218 m/sec. |
Rotorblätter | 4, manuell faltbar |
Heckrotorblätter | 2 |
Leistung | . |
Geschwindigkeit max. | 270 km/h |
Reisegeschwindigkeit | 220 km/h |
Marschgeschwindigkeit | 200 km/h |
Reichweite | 320 km |
Überführung, leer | ca. 580 km |
Flugdauer | 3,5 Std. max. |
Steigleistung | 8 m/sec. |
Dienstgipfelhöhe | ca. 5.000 m |
Schwebehöhe | 1.585 m |
Maße | . |
Gesamtlänge incl. Rotor | 11,86 m |
Rumpflänge | 8,56 m |
Höhe | 3,02 m |
Durchm. Hauptrotor | 9,84 m |
Kreisfläche Hauptrotor | 76,05 m² |
Durchm. Heckrotor | 1,90 m |
Massen | . |
Leergewicht | 1.670 kg |
Startgewicht m. Außenlast | 2.400 kg |
Nutzlast | 691 kg |
Treibstoff | 290 kg |
Beschreibung:
In der deutschen Luftfahrtindustrie kam es nach dem 2. Weltkrieg zu Zusammenschlüssen mehrerer Firmen zu Konzernen, um gegenüber der europäischen und amerikanischen Flugzeugindustrie konkurrenzfähig zu bleiben, und um vor allem den technologischen Anschluß zu gewinnen. Mitte der sechsziger Jahre fusionierten die Firmen Messerschmitt, Bölkow und Blohm (ehemals Hamburger Flugzeugbau) zu einer GmbH, kurzMBB
. 1962 begann im Konstruktionsbüro von Bölkow die Entwicklung eines eignen Hubschrauber-Entwurfs für zivile Zwecke, mit der firmeneignen ArbeitsbezeichnungBO 103
als Studie. Hieraus wurde der erste zweisitzige PrototypBO 104
als Verbindungs- und Beobachtungshubschrauber entwickelt, der dann aber nicht zur Ausführung gelangte.1974 kam es durch die Bundeswehr zur Bestellung der BO 105 als leichter Verbindungs- und Beobachtungshubschrauber (BO 105 M und BO 105 VBH). 1975 wurde von den Heeresfliegern der BO 105 nach Konstruktionsergänzungen als Panzerabwehr-Hubschrauber ausgewählt. Aus dieser Aufgabenstellung heraus erfolgte die Weiterentwicklung zum BO 105 PAH-1, die bis 1977 abgeschlossen war. Der PAH-1 erhielt als Antrieb zwei Allison-Turbinen 250-C2OB mit einer Startleistung von je 400 WPS. Die hohe Antriebsleistung erlaubte in Verbindung mit der neuartigen Rotor- Konstruktion Flugfiguren wie den Looping, für Hubschrauber seinerzeit eine Sensation.
Für die Heeresfliegerverbände wurden 100 Verbindungshubschrauber BO 105 VBH und 212 Exemplare BO 105 PAH-1 ausgeliefert. Lizenzen für die Fertigung des BO 105 erteilte MBB an Hersteller in Kanada, Spanien und Indonesien.
Der im Depot des Luftwaffenmuseums vorhandene BO 105 M (Werk-Nr. S 90) war als Verbindungs- und Beobachtungshubschrauber bei den Heeresfliegern im Einsatz.
Bewaffnungsmöglichkeiten:
Vielfältiges Angebot wie z.B. Rohrwaffen, ungelenkte Raketen, Panzerabwehr-Lenkwaffen: Euromissile HDT oder Hughes TOW mit entsprechenden teleskopischen Zielsystemen.Einsatz
als Verbindungshubschrauber oder Panzerabwehrhubschrauber bei entsprechender Bewaffnung an Außenträgern. Die Maschinen werden in den kommenden Jahren durch “Eurocopter EC135” ausgetausch. Von Eurocopter (früher MBB) und den Lizenznehmern wurden insgesamt über 1.425 “Bo105” in den unterschiedlichsten Versionen gebaut.Dieser Hubschrauber hatte weltweit vielen Abnehmer und wurde für unterschiedliche Zwecke beim Bundesgrenzschutz, der Küstenwache, bei Automobil Clubs (z. B. ADAC) der Rettungsflugwacht, der Luftambulanse, dem Katastrophenschutz, der Polizei und der Bundeswehr (Heeresflieger) eingesetzt.
HISTORISCHES:
1945 wurde den Deutsche durch die Alliierten auch dieser neuen Sparte von Drehflüglern eine Zwangspause auferlegt. Zehn Jahre nach Ende des 2. Weltkrieges wandte sich die Bölkow-Entwicklungen KG” unter anderem auch dem Hubschrauber zu. In der Zwischenzeit war die Drehflügeltechnik in andern Ländern vorangeschritten und für das damals kleine Team um Dr. Ludwig BÖLKOW war es nicht leicht, den Anschluß und vor allem eine Marktlücke zu finden. Die Entwicklung von Glasfaser-Kunststoff-Blättern für die Typen Bo 102 und Bo103 wurde zuerst realisiert. 1961 folgte das Projekt Bo104 für einen zweisitzigen, von zwei 88 kW Wankelmotoren angetriebenen Kleinhubschrauber.
Das größere Auslegungskonzept Bo105 konnte sich positiv von seinen Konkurrenten abheben: Zweimotorigkeit, 1. gelenkloser Rotor mit Glasfaser-Blättern, hochliegender Heckrotor; Eignung für Rettungseinsätze, Wartungsfreundlichkeit und hohe Lebensdauer der Komponenten. Ansonsten konventionelle Leichtmetall-Halbschalenbauweise.
Die Prototypen hießen noch V-1 bis V-3, wobei letztere am 20. Dez. 1967 startete. Mehrere Motoren wurden ausprobiert. 1970 erhielt MBB für die Bo105A die deutsche Musterzulassung. Nach 4-jähriger Erprobungsphase durch die Bundeswehr entstand 1975 die Bo1O5P als Panzerabwehrhubschrauber erster Generation (PAH-1). Die in Zusammenarbeit mit Boeing-Vertol entwickelte Modifikation wurde anschließend von MBB für die Versionen Bo 105 CS CBS /LS übernommen. In den folgenden Jahren wurden die Maschinen im Hinblick auf neuere Waffentechniken immer wieder modifiziert. Als Folge des Zusammenbruchs des Warschauer Paktes wurde dann aber auf den BSH-1 und ein geplantes Kampfwertsteigerungsprogramm für den PAH-1 verzichtet. Der Bedarf hatte sich geändert.
1992 wurde der Bo 105 mit dem Zusammenschluß der Drehflüglerbereiche von DASA (ehem. MBB) und Aerospatiale, Teil der großen Hubschrauber Typenreihe von EUROCOPTER. Er wird heute noch produziert.
