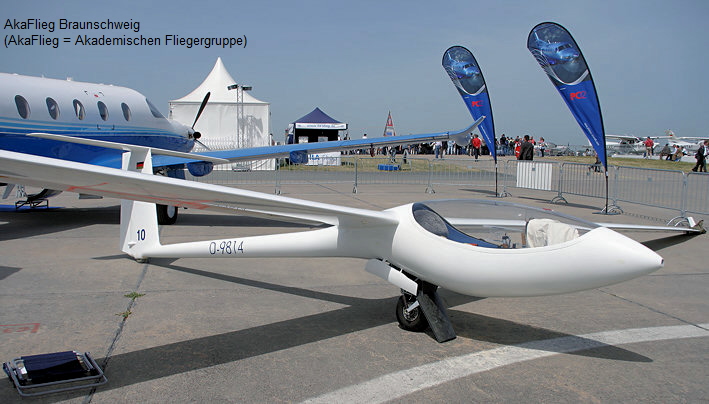

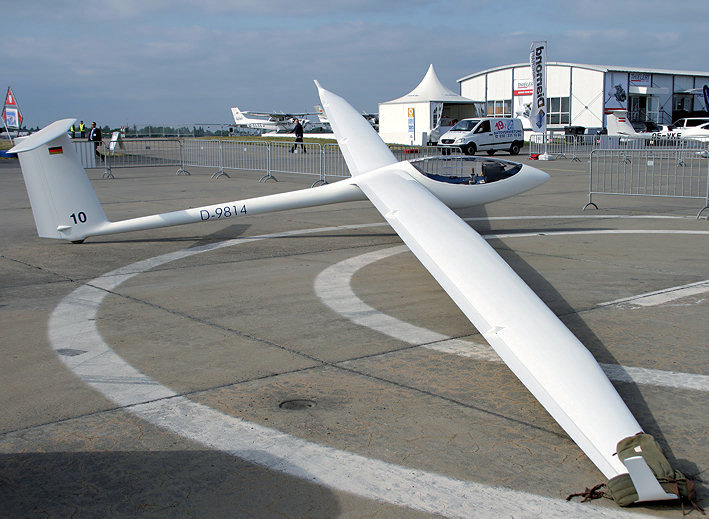

Die SB 14 ist ein konventionelles Wölbklappen-Flugzeug der 18-Meter-Klasse. Das Ziel des Projekts der AkaFlieg Braunschweig ist die Minimierung der umströmten Fläche. Zu diesem Zweck wurde nicht nur ein neuer, minimalistischer Rumpf entwickelt, sondern auch ein eigenes Leitwerk, das besonders klein ausfallen sollte.

Zusammen mit dem eigens entwickelten und für höhere Geschwindigkeiten optimierten Profil und der hohen Streckung ergibt sich somit ein konkurrenzfähiges und sehr gutmütiges Flugzeug. Die SB 14 hatte ihren Erstflug am 17. Januar 2003.

Technische Daten:

(

*

= vorläufige Werte der Flugerprobung )

Tragfläche:	.
Spannweite	18,00 m
Flügelfläche	10,84 m²
Streckung	30
V-Form	3°
Pfeilung	-0,8°
Schränkung	keine
Profil	CA2V2
Bremsklappen	dreistöckige Schempp-Hirth
Seitenleitwerke	.
Höhe	1,23 m
Fläche	1,06 m²
Streckung;ch	1,42
Profil	wie ASH26
Rumpf	.
Länge	6,95 m

Breite	0,585 m
Höhe	0,75 m
Oberfläche	6,995 m²
Fahrwerk	einziehbar, gefedert
Massen	.
Flugmasse	541 kg
Rüstmasse	ca. 288 kg (ohne Rettungssystem)
Zuladung	bis 94 kg
Wasserbalast	160 Liter
Flächenbelastung	33-50 kg/m²
Flugleistungen	.
Mindestgeschwindigkeit*	ca. 70 km/h*
bester Gleitwinkel*	> 50
geringstes Sinken*	< 0,5 m/s*
Höchstgeschwindigkeit*	270 km/h
.	.
