Flugzeuge und Hubschrauber derBerlin Air ShowILA 2008
- Internationale Luftfahrtausstellung -

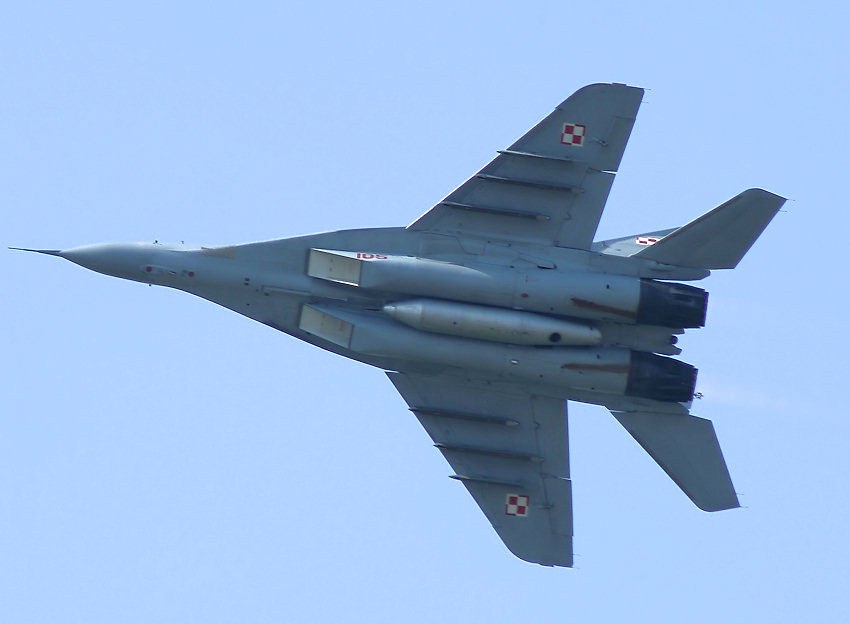

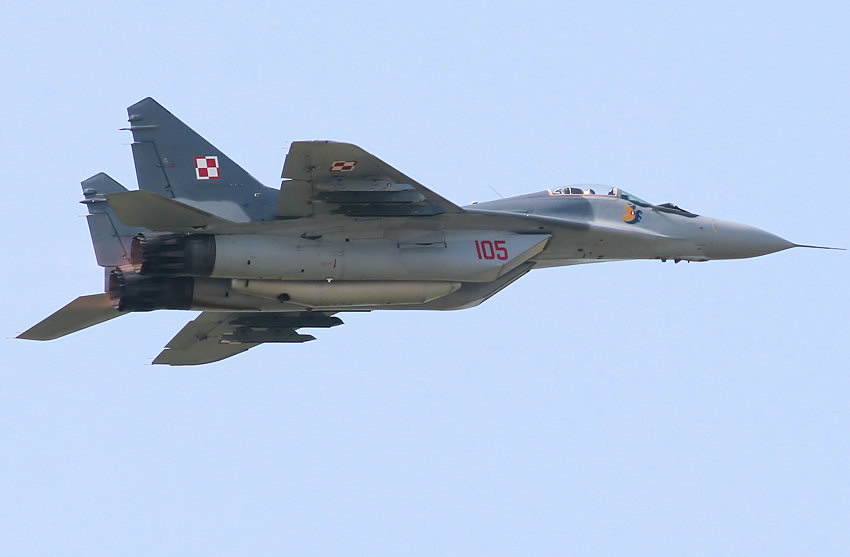

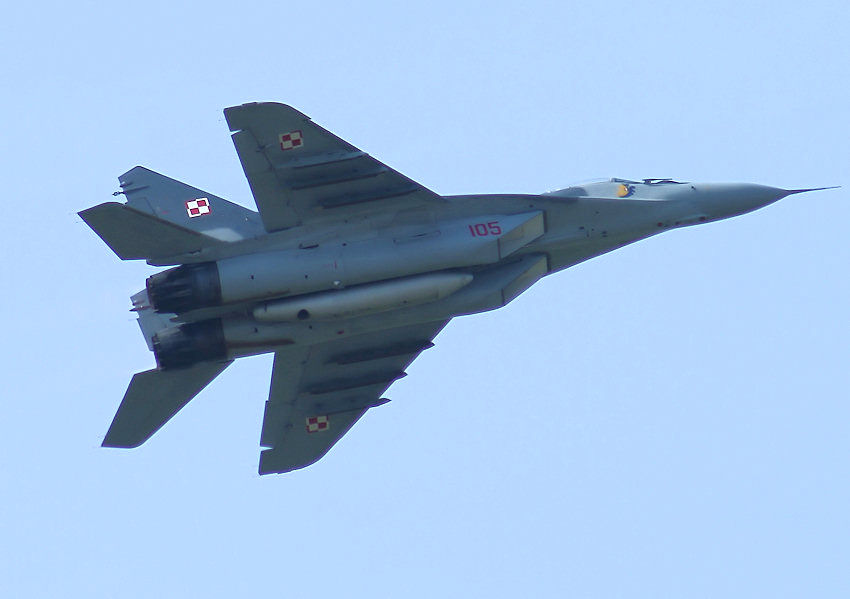

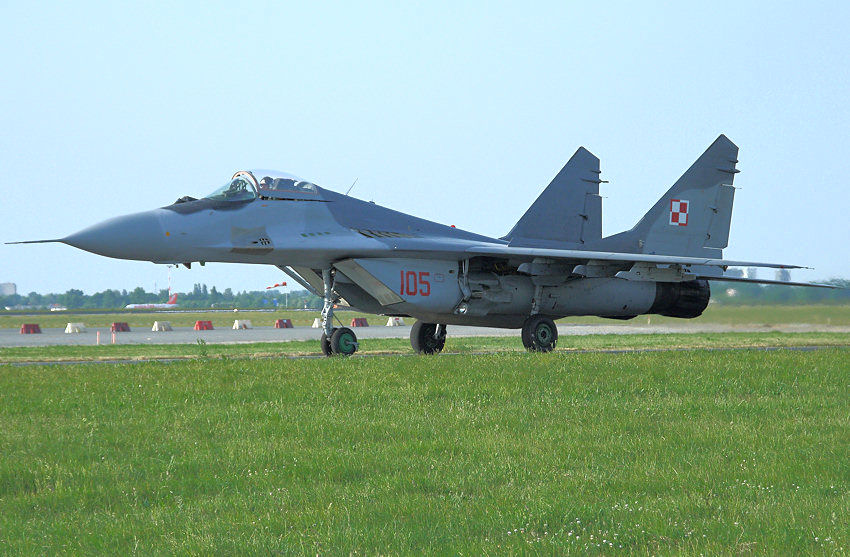

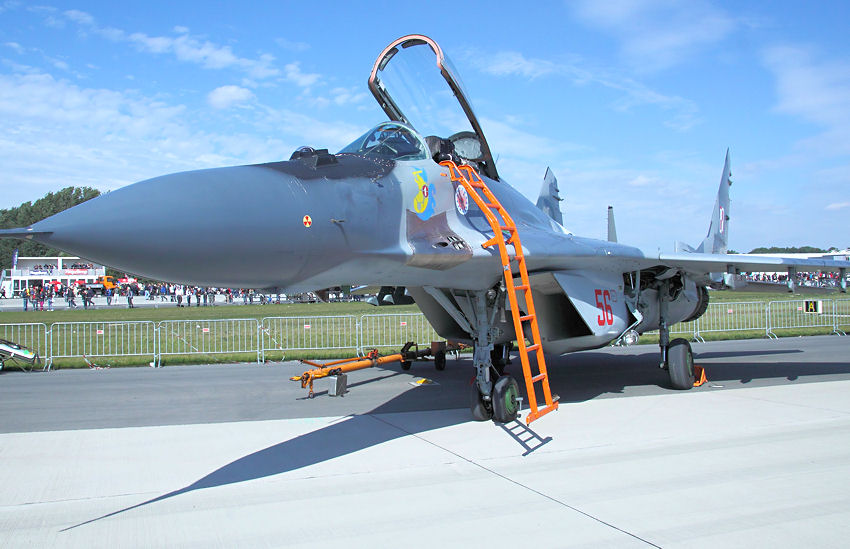

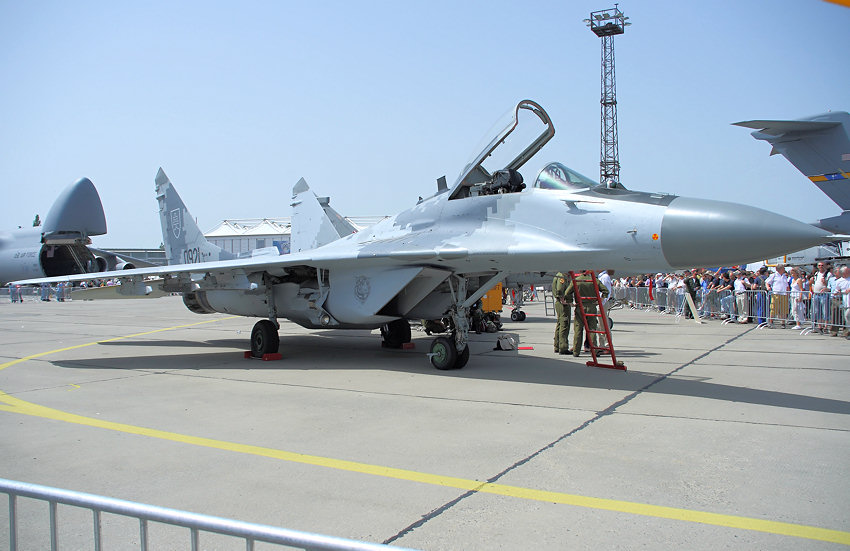

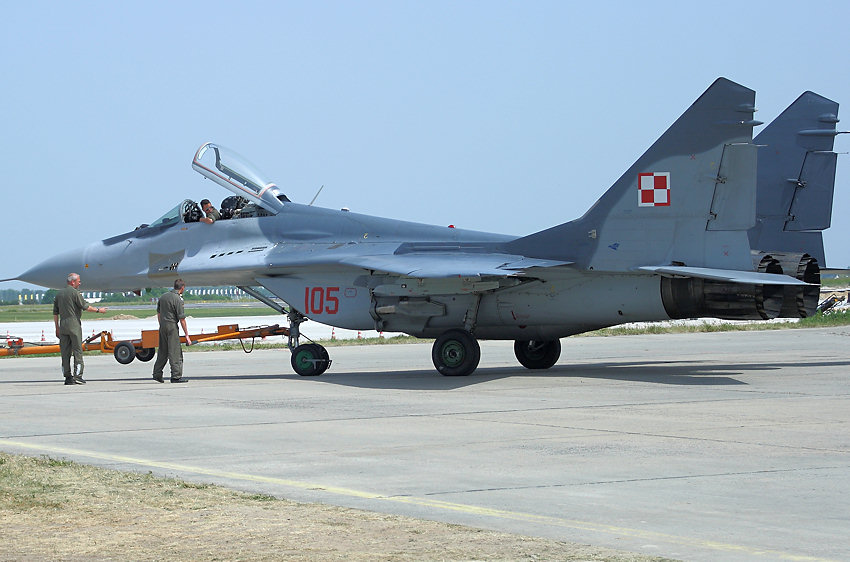

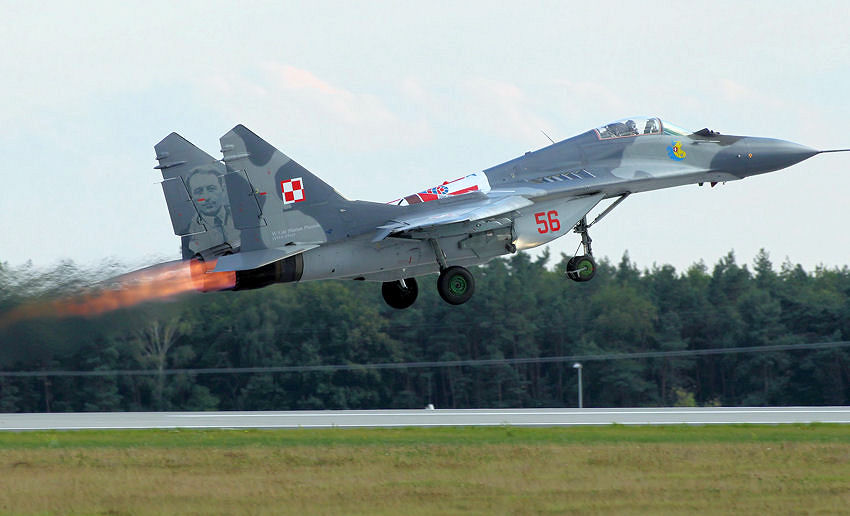

Die MiG-29 (NATO-Code = Fulcrum) ist ein in der Sowjetunion entwickelter Luftüberlegenheitsjäger aus dem Konstruktionsbüro Mikojan-Gurewitsch. Angetrieben wird er durch zwei Turbofantriebwerke, die neuesten Versionen sogar mit Vektordüsen. Der Erstflug war im Oktober 1977 und die Indienststellung begann im Juni 1983.
Technische Daten:
Funktion | Mehrzweck-Jagdflugzeug |
Besatzung | 1-2 Piloten |
Erster Flug: | 6. Oktober 1977 |
Inbetriebnahme | 1983 |
Hersteller | MiG MAPO, Russland |
Länge | 17,32 m |
. | 16,28 m o. Staurohr) |
Spannweite | 11,36 m |
Höhe | 4,73 m |
Flügelfläche | 43,5 m² |
Leergewicht | 10.900 kg |
Kraftstoffvorrat | 3.200 kg |
. | 4.200 kg mit Zusatztank |
Maximale Startmasse | 21.000 kg |
Triebwerk | zwei Klimow RD-33 |
Art | Mantelstromtriebwerke |
Startleistung | 2 x 49,6 kN |

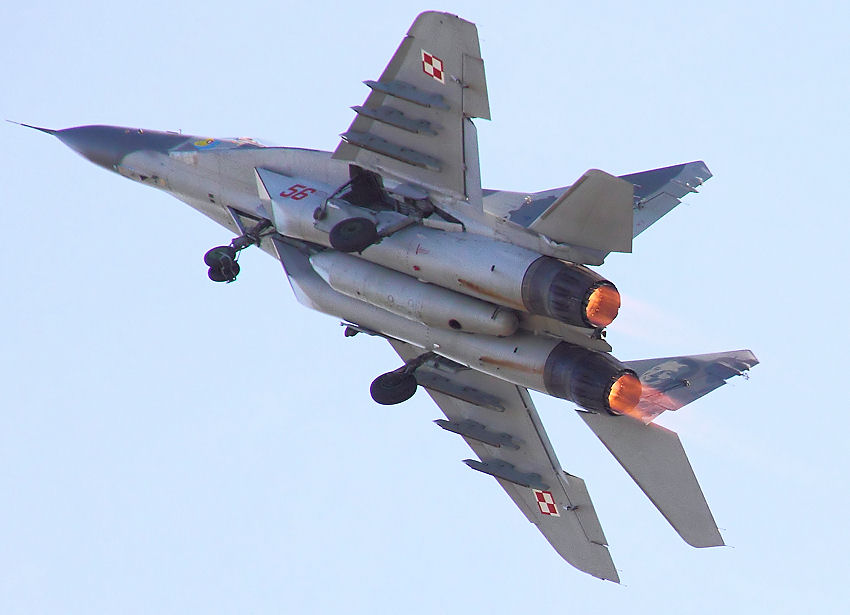

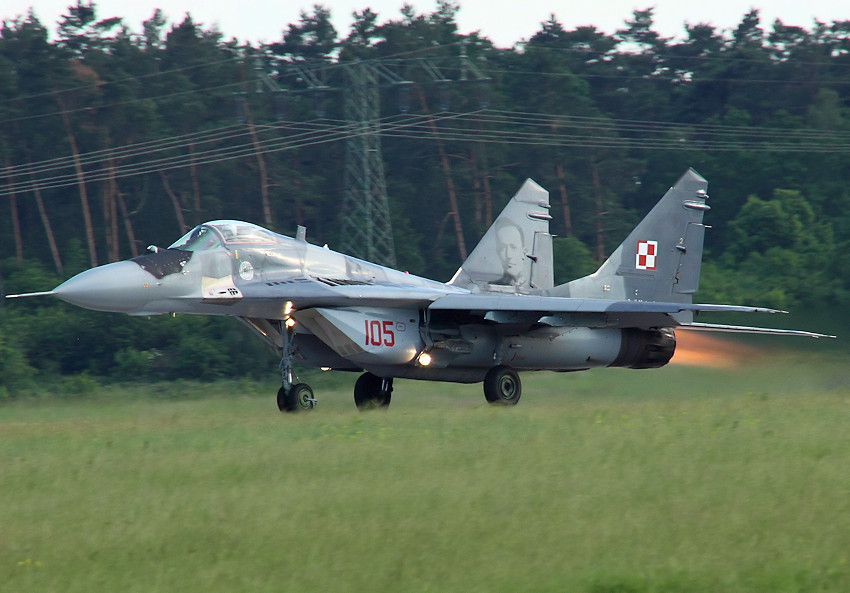

Schub m. Nachbrenner | 2 x 86,4 kN |
Geschwindigkeit | in Bodennähe: Mach 1,1 |
. | in großer Höhe: 2.430 km/h |
Marschgeschwindigkeit: | 1.250 km/h |
Startgeschwindigkeit | 260 km/h |
Landegeschwindigk. | 260-280 km/h |

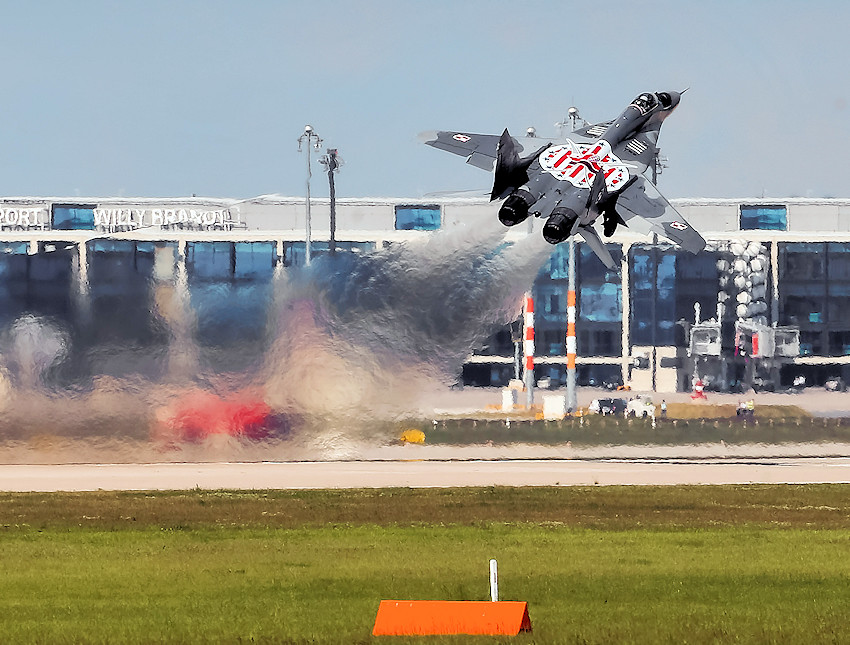

Startstrecke | ca. 300 m |
Landestrecke | 900 m (700 m mit Bremsschirm) |
Kampfreichweite | 700 km (1.300 km mit Zusatztank) |
Reichweite max. | 2.900 km |
Dienstgipfelhöhe | 18.000 m |
Steigleistung | von 0,0 m auf 6.000 m in 55 sek. |
Flächenbelastung | 442 kg/m² |
G-Belastung | +9 g / -3 g |
Wendekreis | 800 m, kleinster |
Gesamtstückzahl | 1.270 |
davon Luftwaffe | 24 |
Bewaffnung | . |
Radar | Phazotron N-109 |
Bordkanone | 30 mm Gryazev-Shipunov GSh-30 |
. | Bordkanone mit 150 Schuss |
Raketen | 6 x AAMs gemischt aus SARH und |
. | Vympel R-27/AA-10 Alamo |
. | Molniya R-60/AA-8 Aphid |
. | Vympel R-73/AA-11 Archer |
. | Vympel R-77/AA-12 Adder |
Bomben | 3.500 kg |
Technische Beschreibung:

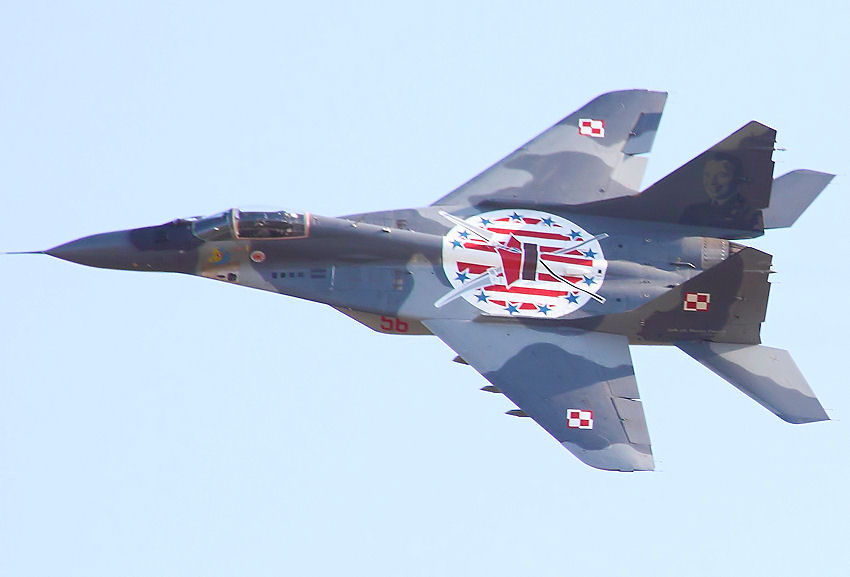

Von diesem außerordentlich wendigen, in dieser Hinsicht vielen westlichen Kampfjets überlegenen Flugzeug, wurde eine grosse Anzahl von Varianten gebaut bzw. erprobt. So kann die MiG-29 OVT kurzzeitig auf ihrem eigenen Schubstrahl stehen – wichtig für das so genannte Kobra-Manöver.
Das Kobramanöver (siehe MiG 29 OVT - ILA 2006) kann von Kampffliegern im Luftkampf eingesetzt werden. Erstmals wurde es Mitte der 80er Jahre von Wiktor Pugatschow (UdSSR) auf einer Suchoi Su-27 in der Öffentlichkeit demonstriert. Neben der Veranschaulichung der Manövrierfähigkeit moderner Kampfjets soll es im Luftnahkampf dazu dienen, mittels plötzlicher Reduzierung der Fluggeschwindigkeit den verfolgenden Gegner zum Überholen zu zwingen, um so selbst in eine günstige Schussposition zu gelangen. Das Abbremsen wird durch eine schlagartige Erhöhung des Luftwiderstandes des Flugzeugs bewirkt, indem der Flugzeugbug senkrecht nach oben gestellt wird.

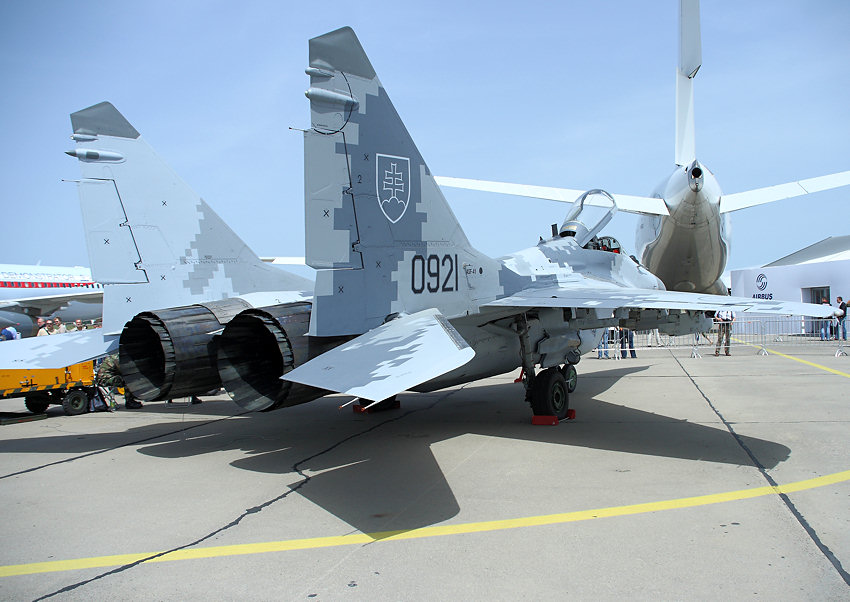

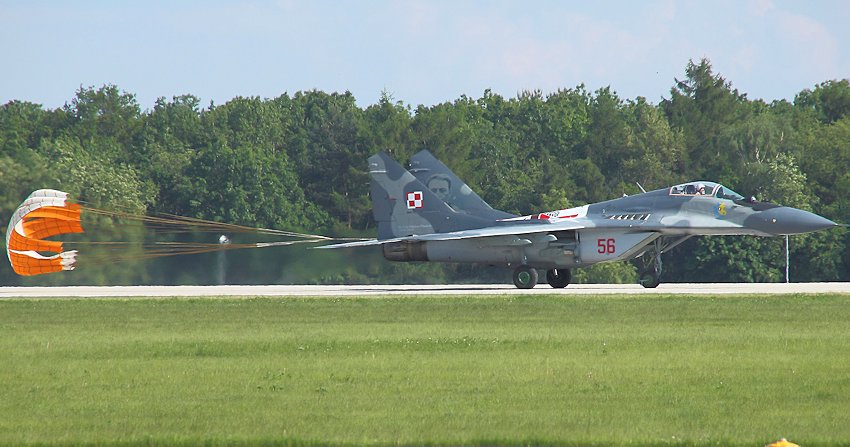

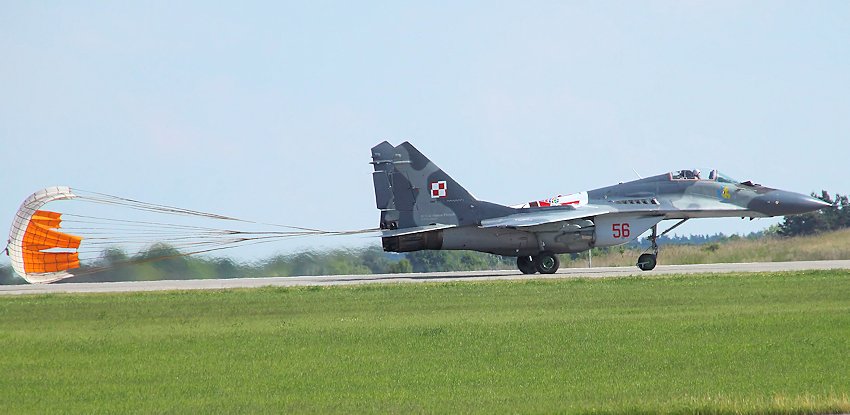

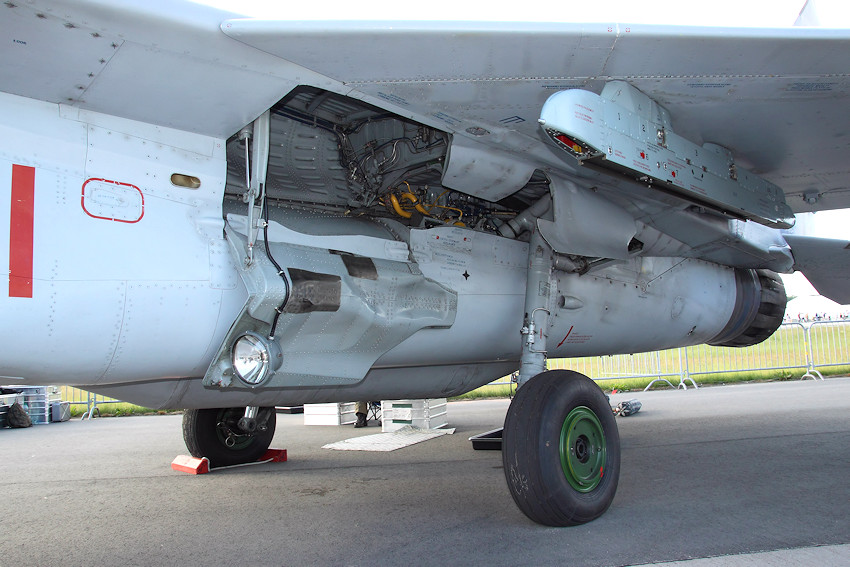

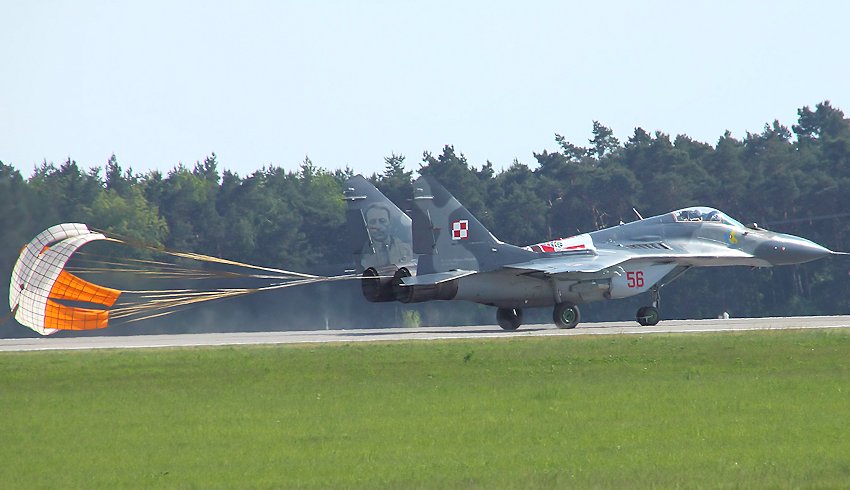

Die Flügelkonstruktion mit breiter Flügelwurzel bringt einen grossen Teil des Auftriebs durch den Rumpfansatz, was die Langsamflugeigenschaften verbessert. Typisch für die MiG-29 sind die grossen Klappen, die die Luftansaugschächte der Triebwerke am Boden abdecken um ein Eindringen von Fremdkörpern zu vermeiden. Beim Start saugen die Triebwerke Luft über Lamellenschächte auf der Rumpfoberseite an. Am Heck befinden sich die Luftbremse und ein Bremsschirm.

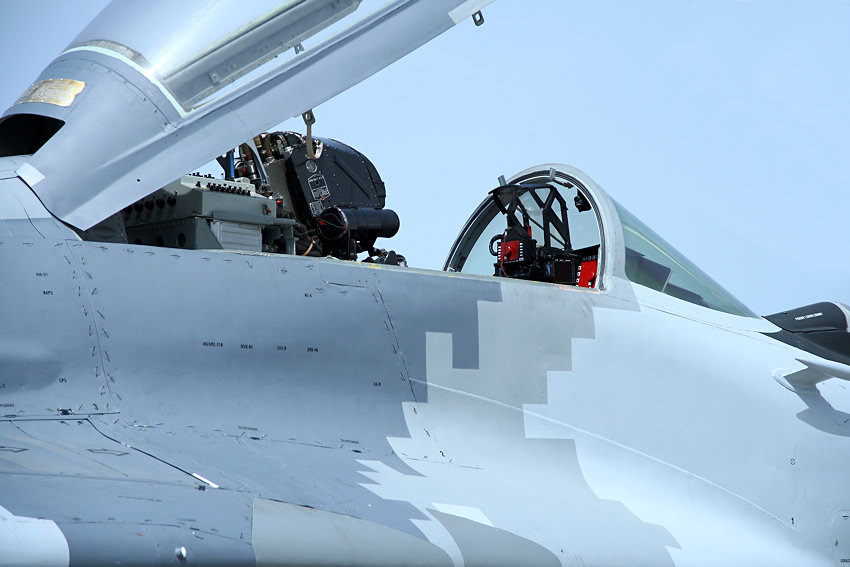

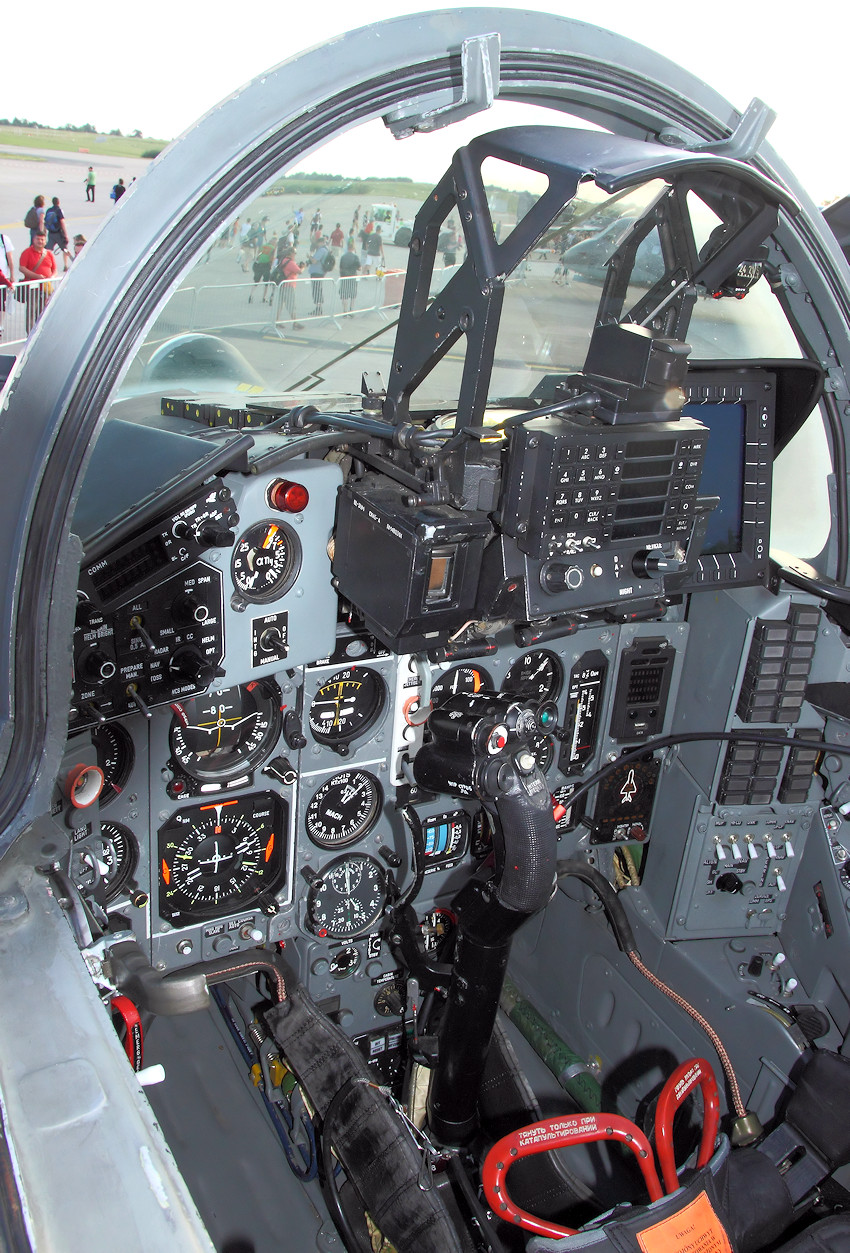

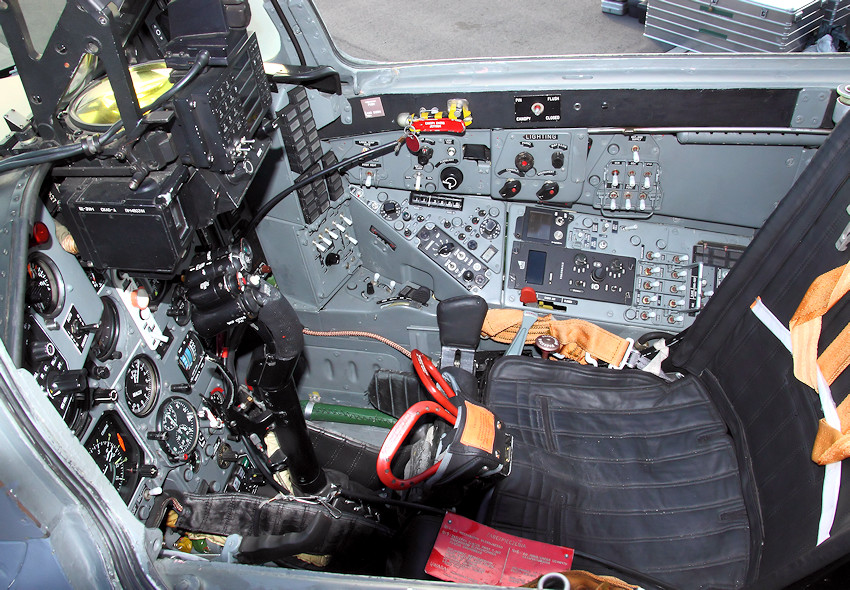

Die Maschine besitzt einen 16-Bit-Bordcomputer, einen Frontscheibenprojektor (HUD) zuzüglich eines Monitors, eine bordeigene Fehlererkennung (Aekran) und zwei Sensorsysteme. Mit dem Radar können Luftziele (Reichweite 70 km) erfasst werden und mit dem FLIR/Laserentfernungsmesser (Reichweite 7 km, Laserklasse 3 in Deutschland) die Infrarotziele. Bemerkenswert ist auch eine Helmvisieranlage, die es dem Piloten erlaubt, mittels Kopfbewegung ein Ziel anzuvisieren. Die Zielsuchköpfe der Raketen erhalten dann automatisch die Zielparameter.
Varianten der MiG 29:
Obwohl die MiG-29 bereits annähernd 30 Jahre alt ist, wird das Modell nach wie vor gebaut – die Serienfertigung wurde von Anfang an für hohe Stückzahlen ausgelegt. Die MiG-29 befindet sich aber parallel in einem ständigen Modernisierungs- und Diversifizierungsprozess. Eine Vielzahl verbesserter Modelle wurde seit Ende der 70er Jahre gebaut.
Bei der MiG-33 handelt es sich weniger um ein Nachfolgemodell als um eine kampfwertgesteigerte Version der MiG-29. Weitere bekannte Varianten sind die MiG-29 SMT (einsitziges Mehrzweckkampfflugzeug), MiG-29 UB (zweisitziger Trainer) und MiG-29 K (Flugzeugträger geeignet). Die MiG-29 K wird zurzeit nur auf dem einzigen Flugzeugträger der Russischen Marine, der Admiral Kusnezow, eingesetzt. Die neuesten Varianten sind die MiG-29 M und ihre zweisitzige Version, die MiG-29 M2, bei denen insbesondere Feuerleit-, Ortungs- und Bedienungsysteme verbessert wurden. Als Alternative wurde die MiG-29 S auf der Basis der älteren Versionen der MiG-29 geschaffen.
Auf der Internationalen Luft- und Raumfahrtausstellung 2006 wurde erstmals außerhalb Russlands die neueste Version der MiG-29 gezeigt: Die MiG-29 OVT verfügt mit ihrer so genannten dreidimensionalen Schubvektor-Steuerung“ über eine erhöhte Manövrierfähigkeit. Der Abgasstrahl der beiden Triebwerke vom Typ Klimow RD-33OVT kann dabei in einem Winkel von bis zu 15 Grad nach allen Richtungen abgelenkt werden. Diese Neuheit wurde nach dem Erstflug des Prototypen im August 2003 anlässlich des Moskauer Aerosalons MAKS 2005 der Öffentlichkeit vorgeführt.
Geschichte der Entstehung:
1972 begann man in der Sowjetunion über eine neue Jägergeneration nachzudenken. Auslöser waren die westlichen Projekte der späteren McDonnell Douglas F-15 und Lockheed Martin F-16. Mit dem ins Leben gerufenen Programm PFI (Fortgeschrittenes Frontjagdflugzeug) sollte ein Jäger geschaffen werden der Bomber über weite Entfernungen eskortieren konnte und bei Bedarf in der Lage war, Streifzüge bis zu 300 km tief über gegnerischen Gebiet durchzuführen. Ferner mußte der PFI in der Lage sein jeden bekannten und zukünftigen Jäger des Westens zu schlagen. Das Programm zielte auf einen leichten und in großer Stückzahlen zu bauenden Jäger. Er sollte die Deckung der eigenen Bodentruppen und des Hinterlandes übernehmen.
Daraufhin wurden die Entwürfe der Suchoj Su-27, Mikojan-Gurewitsch MiG-29 und der Jakowlew Jak-45 und Jak-47 eingereicht. Nach dem Vergleich der Entwürfe entschied man sich bereits zwei Monate später für die Suchoj Su-27 als PFI (Fortgeschrittenes Frontjagdflugzeug) und für die Mikojan-Gurewitsch MiG-29 als PLMI (leichter Massenjäger).
Schon Im Jahr 1970 gab es Überlegungen im OKB Mikojan-Gurewitsch für einen Nachfolger der MiG-23. Dieser Neuentwurf der MiG-29 gewann auch die Ausschreibung. Der erste Prototyp hatte 1977/78 seinen Erstflug. Der Serienbau begann 1982 und die ersten Maschinen erreichten 1983 die sowjetischen Luftstreitkräfte. Die MiG-29 kann mehrere Luftziele erfassen und bekämpfen.
Die MiG-29 wurden in die ehem. Ostblockstaaten Polen, Bulgarien, Rumänien, Tschechoslowakei, Ungarn, Jugoslawien und DDR-Deutschland geliefert. Aber auch nach Kuba, Nordkorea, Syrien, Iran, Irak, Jemen, Indien und Malaysia exportiert. Bis jetzt wurden ca. 1.270 Stück aller Versionen der MiG-29 gebaut.
Versionen:
MiG 29 - 9.11 "RAM-L" | Prototyp - Erstflug 06.10.1977 |
MiG-29 (9.12) "Fulcrum-A" | 1. Serienversion |
MiG-29 (9.12A) "Fulcrum-A" | Exportversion mit der Avionik der MiG-23ML |
MiG-29G (9.12A) - G = Germany | 1992 - Bezeichnung deutscher MiG-29, die von der Firma DASA auf NATO-Standard umgerüstet wurden |
MiG-29B (9.12B) "Fulcrum-A" | weitere Exportversion mit vereinfachter Avionik für Kunden außerhalb des Warschauer Packs |
MiG-29UB "Fulcrum-B" (9.51) | 1981 - 2-sitzige Trainerversion ohne Radar. Erstflug |
MiG-29GT - GT = German/Trainer | 1992 - deutscher BRD-Trainer MiG-29UB, der von DASA auf NATO-Standard umgerüstet wurden. |
MiG-29C (9.13) "Fulcrum-C" | 1984 - Weiterentwicklung mit vergrößertem Rumpf erhöhter Traglast und Zusatztanks |
MiG-29M "Fulcrum-E" (9.12) | 1986 - stärkere Triebwerken, verbessertes Kontrollsystem, erhöhte Angriffsfähigkeit und Radarschutzanstrich |
MiG-29ME (9.15E / “MiG-33”) | nicht realisiert Exportversion der MiG-29M |
MiG-29E (9.21) | 1986 - Prototyp mit digitalem Cockpit |
MiG-29MR | Projekt der MiG-29M als taktischer Aufklärer |
MiG-29UBM (9.61) | nicht realisierte Trainerversion MiG-29M |
MiG-29Sch | Erdkampfversion MiG-29M - max. Startmasse 25.500 kg |
MiG-29K (MiG-29KWP) | 1982 - Erprobung als Trägerflugzeug mit Verstärkung, reduzierter Startmasse und Fanghaken |
MiG-29K (9.31) "Fulcrum-D" (9.31) | 1988 - Trägervariante auf der Basis der MiG-29M mit Fanghaken und größerer Spannweite |
MiG-29KU (9.62) | 2-sitzige Trainerversion der Trägerversion MiG-29K, ohne Radar |
MiG-29K (9.41) | verbesserte Trägervariante MiG-29K (9.31) mit Fly-by-wire-Steuerung |
MiG-29KUB (9.47) | 1984 - 2-sitzige Trainerversion der Trägerversion MiG-29K (9.41) mit Radar |
MiG-29S "Fulcrum-C" (9.12S / 9.13S) | 1990 - Umrüstung älterer MiG-29 mit modernem Radar und Luftbetankung u.a. |
MiG-29SD "Fulcrum-A" (9.12SD) | 1995 - Exportversion der MiG-29S |
MiG-29N | Exportversion MiG-29SD für Malaysia mit Vorrichtung zur Luftbetankung durch die westliche "Hercules" |
MiG-29NUB | 2-sitzige Trainerversion der MiG-29N |
MiG-29SE "Fulcrum-C" (9.13SE) | Exportversion MiG-29S mit höhere Treibstoffkapazität |
MiG-29SM (9.13SM) | 1995 - Version MiG-29S mit erhöhter Luft-Boden-Angriffsfähigkeit |
MiG-29SMT (9.17) | 1997 - Version MiG-29M mit größerem interner Tank u.a. |
MiG-29SMT-2 (9.17-2) | Version der MiG-29SMT mit RD-43 Triebwerken und geringerem Verbrauch, Radarschutzanstrich u.a. |
MiG-29SMTK (9.17K) | geänderte Trägerversion MiG-29K auf dem Standard der MiG-29SMT-2 |
MiG-29UBT (9.52) | 1998 - 2-sitzige Kampftrainerversion der MiG-29SMT-2 |
MiG-29M1 (9.25 / 9.15D) | Version der MiG-29M als Mehrzweckkampfflugzeug |
MiG-29M2 (9.25 Stufe 2 / 9.15D oder MiG-29MRCA) | 2-sitzige Version der MiG-29M als Mehrzweckkampfflugzeug auf der Basis der MiG-29KUB |
MiG-29M3 (9.25 Stufe 3 / 9.15D | Version der MiG-29M2 mit anderem Triebwerk |
MiG-35 (9.35) | Bezeichnung der Exportversion der MiG-29M2 |
MiG-29 "Sniper" | 2000 - Modernisierungsvariante von Aerostar (Rumänien), EADS (Deutschland) und Elbit (Israel) |
MiG-29OWTg | Version der MiG-29SMT-2 mit steuerbaren Düsen |
MiG-29OVT (MiG-33) | dreidimensionalen Schubvektor-Steuerung (s. ILA 2006) |
Verwendung in Luftfahrzeug | MiG 29, Su 22, JAK´s, RG Buran |
Herstellerfirrna | Swedzda (UdSSR) |
Verwendungzeit | 1974 bis heute |
Gewicht | 120 kg |
Temperaturbereich | -50 °C bis +70°C |
Beriebsbereich | 0-25000 m / 0-1300 km/h |
Beschleunigung max. | 20 G |
Beschleunigungsstufen | 2 (je 0,2 sec.) |
Ausschußhöhe | 80 m bis 100 m |
Antriebsart | Pyrotechnik |
Betriebsart | Vollautomatisch |
Breite / Höhe | 0,57 m / 1,24 m |
