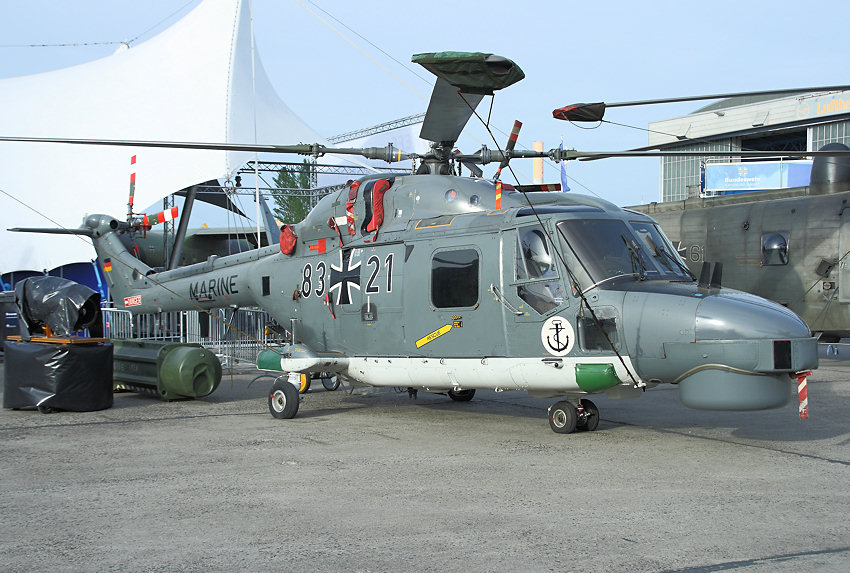

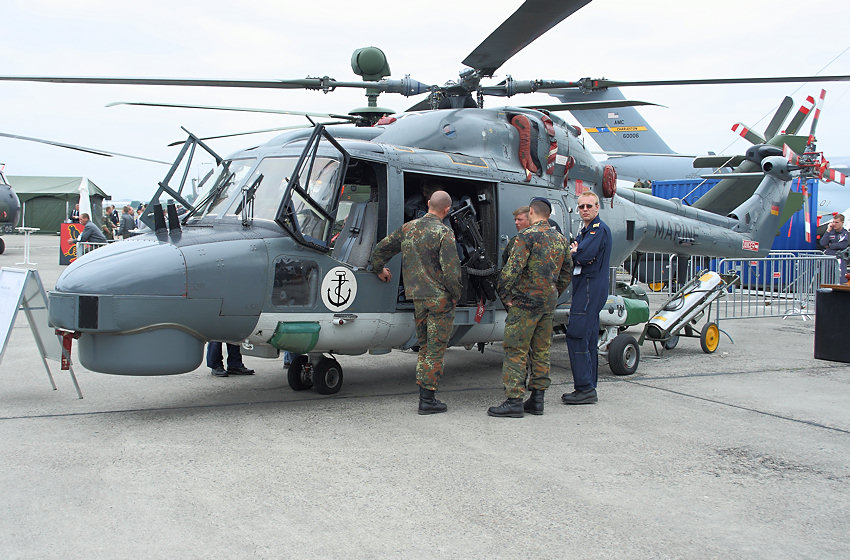

Der Bordhubschrauber SEA LYNX MK 88 A ist einer der Hauptsensoren der Fregatten. Ausrüstung und Bewaffnung des Hubschraubers sind auf U-Bootjagd ausgelegt. Zu den Nebenaufgaben zählen der Transport und der SAR-Dienst innerhalb eines Schiffverbandes.
Der Bordhubschrauber SEA LYNX MK 88 A ist bei der Marine seit 1981 im Dienst. Er ist einer der Hauptsensoren der Fregatten der BREMEN-, BRANDENBURG- und SACHSEN-Klasse auf denen jeweils 2 Hubschrauber und 18 Mann fliegendes und technisches Personal den sogenannten "Hauptabschnitt 500" bilden.
Ausrüstung und Bewaffnung des Hubschraubers sind auf seine Hauptrolle, der U-Bootjagd, ausgelegt. In dieser Rolle dient der Hubschrauber als verlängerter Arm des Schiffes, dessen Fähigkeiten er wesentlich um seine eigene Reichweite, seine Geschwindigkeit und Flexibilität erhöht. Der SEA LYNX ist ausgerüstet mit einem tiefenvariablen Sonar für aktive und passive Ortung, sowie mit zwei Torpedos zur schwerpunktmäßigen Bekämpfung gegnerischer U-Boote. Zu den Nebenaufgaben zählen der Transport und der SAR-Dienst innerhalb eines Schiffverbandes.
Technische Daten:
Hersteller: | GKN Westland Helicopters Ltd |
Besatzung | 2 + 1 |

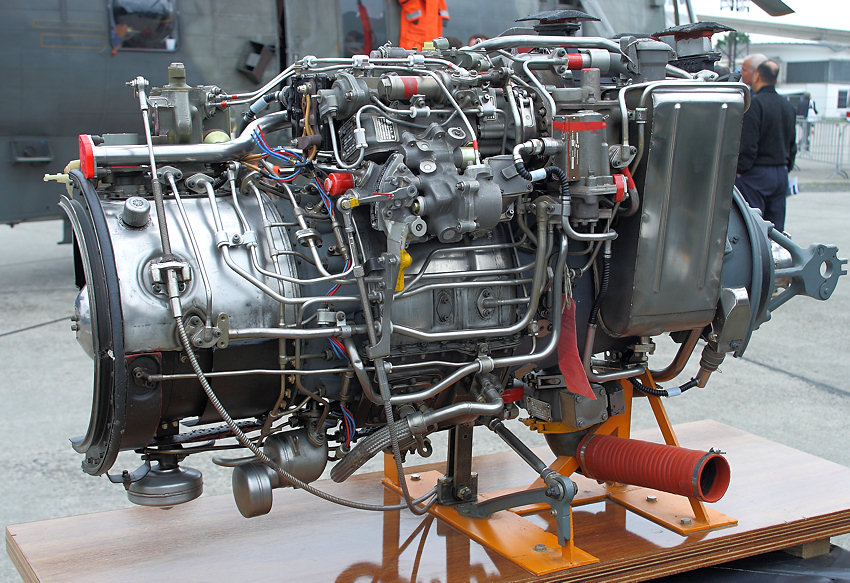

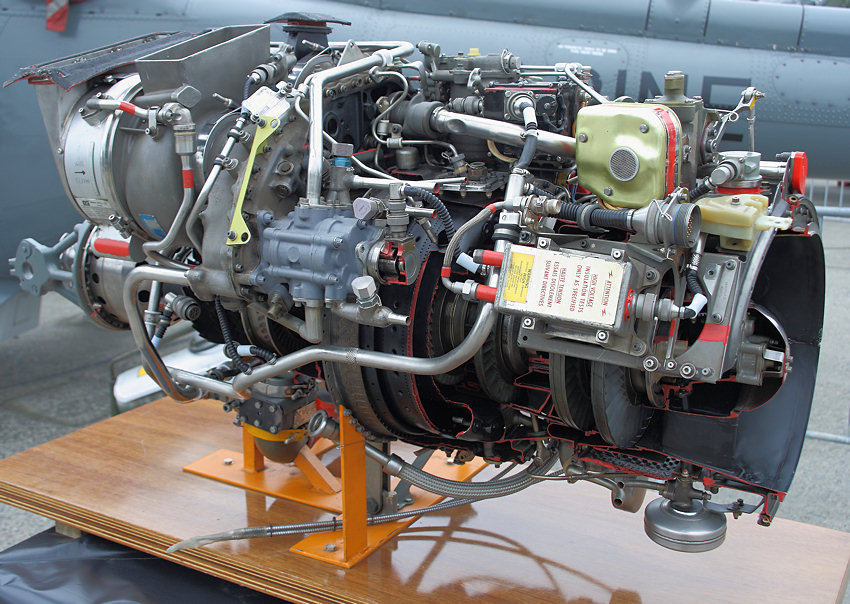

Antrieb: | 2 x Rolls-Royce Gem |
Leistung | 2.200 PS |
Abmessungen: | . |
Rumpflänge | 13,33 m |
Länge über Rotore | 15,24 m |
Rotordurchmesser | 12,80 m |
Heckrotordurchmesser | 2,36 m |
Höhe | 3,67 m |
Breite incl. Fahrwerk | 2,94 m |
Rotorkreisfläche | 128,7 m² |
Kabinenlänge | 2,05 m |
Kabinenbreite | 1,78 m |
Kabinenhöhe | 1,42 m |
Kabinenvolumen | 5,2 m³ |
Massen: | . |
Leermasse | 3.290 kg mit Radar und Sonar |
max. Außenlast | 1.360 kg |
max. Kraftstoff | 786 kg |
max. Startmasse | 5.330 kg |
Flugleistungen: | . |
max. Reisegeschwindigkeit | 255 km/h (norm: 230 Km/h) |
Steigrate | 10,1 m/s |
Reichweite | 530 km |
Patrouillenzeit | 2:20 Stunden vom Schiff |
. | (28 km vom Schiff entfernt) |
Überwachungsmission | 3:50 Stunden |
. | (140 km vom Schiff entfernt) |
Reichweite | ca. 590 km |
Überführungsreichweite | ca 1.045 km |
. | . |
